NNE800 交直流一体化电源系统 (含 IEC61850+B 码对时)

点击下载：NNE800 交直流一体化电源系统(含 IEC61850+B 码对时)产品说明书.pdf

一、概述

NE800系列智能交直流一体化电源系统是针对智能变电站特点设计的第二代智能一体 化电源系统。该系统对电源进行全面整合：将交流、直流、逆变、通信电源统一整合， 通过一体化监控模块将电源各子系统通信网络化，实现电源信息共享，建立数字化电源 软件平台；通过将电源所有开关智能模块化，集中功能分散化，实现模块外无二次接线， 无跨屏二次电缆，建立智能电源硬件平台；一体化监控模块通过以太网接口、IEC61850 规约与上位机系统通信，使站用电源系统成为开放式系统。

二、系统组成：

1）交流电源系统：该设备向负载端馈出交流电源，可实现双路互投。

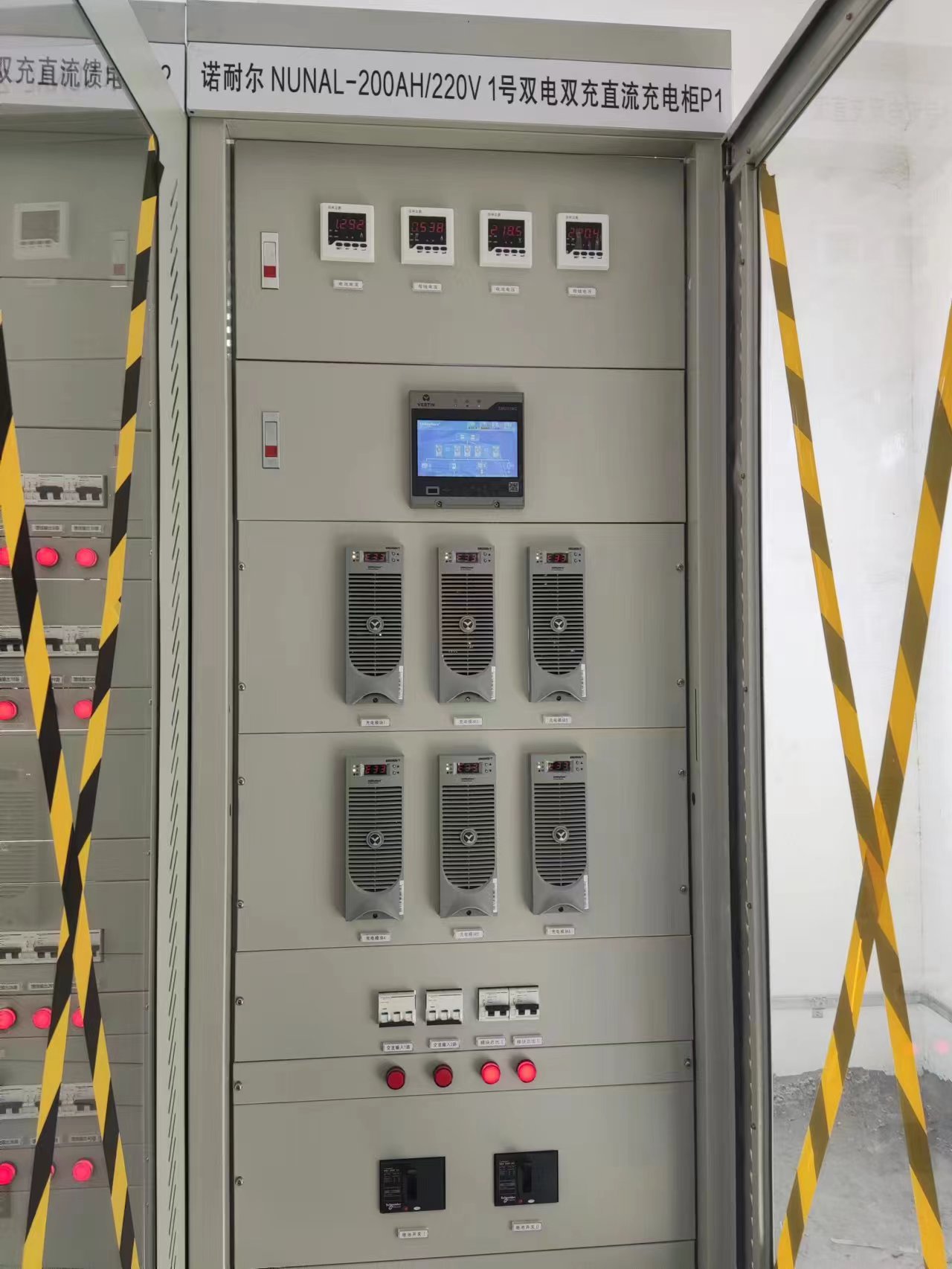

2）直流电源系统：直流屏由交流输入单元、供电单元、电压调整单元、故障检测及智能监 控单元等组成。监控系统采用分布式结构，由主监控、交直流监控单元等、开关量监控单元、 电池巡检监控单元等部件组成，大屏智能显示，能实时监控系统状态，且具有 RS485、RS232 及 RJ45 网络通讯接口，可方便的实现上位机监控通讯，从而形成一套智能化的检测系统。

3）通信电源系统：通信电源屏由通信模块、电源切换装置、交流接触器、静态切换开关、 空气开关、母线等组成。屏内设置 AC380V 母线，可方便的馈出 DC48V 直流电。 4）UPS 电源系统及事故照明电源系统：应急照明屏由逆变模块、电源切换装置、交流接触 器、静态切换开关、空气开关、母线等组成。屏内设置 AC380V 母线，可方便的馈出 AC380V 或 AC220V 交流电。

5）蓄电池组：蓄电池组放置在蓄电池屏内。

6）一体化监控系统：交直流一体化监控管理单元。

三、工作原理：

1）交流电源系统：分别由降压所两段 0.4kV 母线下所设的低压馈出断路器引入，两路互为 备用，通过设置的进线电源自动投切装置，具有过流脱扣闭锁的备用自投功能。 2）直流电源系统：从交流屏引入 1 路三相交流电源 AC380V。正常供电时，供电单元对蓄电 池组进行充电或浮充电并向车站变电所内经常性直流负荷、冲击负荷等供电；交流失电后， 蓄电池组向客户的经常性负荷、冲击负荷、所内应急照明等设备供电。

3）直流馈线电源系统：馈线回路主要有控制、保护、开关操作、应急照明、信号、测量、 试验、备用等，馈线开关采用直流专用断路器，直流分断能力满足系统短路要求，性能可靠， 带有故障报警接点。

4）UPS 电源系统及事故照明电源系统：由所内交流屏引入三相 AC380V 输入电源，从直流屏 引入一路 DC220V 电源。正常供电时，交流电源对应急照明供电。交流失电后，直流电经逆 变模块变成三相交流电向应急照明供电。屏内设备能在 DC220V 条件下长期运行，馈线开关 满足应急照明负荷的容量。

5）系统特点 :全数字化控制 每个电力模块自成一个完善的双闭环控制系统，从信号波发出到模块控制以及切换、并联运 算、故障处理以及通讯都由 DSP 完成，并能实时监视和显示自身的状态信息。模块实现了数 字化控制从而更加直观、安全、方便、可靠。

6）便捷操作通讯系统 系统配置大屏汉字触摸主监控，系统模块的状态信息以及开关量信息实时监控与显示，并且 具有设置调节功能。系统配置 485 与 232 以及 IP 通讯接口，方便与上位机通讯，容易与其 他设备组成自动化管理系统和无人值守系统，从而实现整个系统的统一管理。

四、适用范围：

1、数字化变电站、智能变电站；

2、要求自动化程度较高的普通 10KV~1000KV 各种电压等级变电站。

五、智能电源系统特点

1、两大措施实现上行下达信息数字化传输：模块外无二次接线、屏间无跨屏二次电缆， 对外只有通信联络。

（A）所有开关智能模块化：开关、传感器、智能电路集成在一个机箱内，采集、开关量 输入、开关量输出、控制等二次线在机箱内解决；

（B）集中功能分散化：直流绝缘检测分成“母线绝缘检测”+“馈线绝缘检测”，“母线 绝缘检测”只需将母线电压作为装置电源接入即可，“馈线绝缘检测”分散到馈线模 块监测漏电流，并通过通信上传数据到一体化模块，进行综合分析；蓄电池巡检分布化：每层蓄电池配置一台采集模块，各采集模块通过通信总线上传数据分析。

2、开放式系统 系统使用以太网、IEC61850 或 IEC103 规约与上位机通信。 通讯模块

3、馈线智能监测或监控 由于所有开关智能模块化，使传统设计薄弱的馈线智能监测或监控彻底改变。

4、可将任务程序化执行 在建立所有开关可智能监控硬件平台、信息共享软件平台后，将各子系统联动任务编 程固化于一体化软件平台，一旦条件激活：实现站用电源开关除传统手动控制、远方 控制、保护控制外，能按预定程序进行程序化动作。

六、解决了站用电源哪些问题

1、站用电源整体模块化意义

（A）解决了站用电源二次设计复杂问题，使站用电源设计趋向标准化。

（B）解决了供货周期长问题：各种型号模块可提前生产，理论上为现货，缩短供货时 间。

（C）解决了站用电源施工二次线多、跨屏二次电缆多问题。

（D）解决了检修维护复杂问题：正常检修维护不需检修二次线，只需作相应更换。相 同参数模块可以互换，模块内一次、二次部分可独立检修，开关之间有防爆防燃 隔离，单个开关可独立更换。

（E）解决了馈线监测盲点问题：实施所有开关智能模块化，可监测开关位置、事故跳 闸告警、负荷电流、漏电流等，使电源监测不再有盲点。

2、使用 IEC61850 规约意义 解决了与数字综合自动化系统接口问题：智能变电站整体使用 IEC61850 规约，互换 性、互操作性、即插即用性等优势更加突出。

3、统一站用电源信息平台意义 解决了站用电源信息共享问题：方便维护管理，事故隐患发现；具深层次开发平台。

4、站用电源统一设计优化意义

（A）解决了 UPS 蓄电池、通信蓄电池维护不精细问题：减少蓄电池组配置组数，相关 蓄电池室可取消，简化基建设计，同时解决了 UPS 电池和通信蓄电池的日常维护 和管理问题；

（B）解决了站用电源必须统一设计处理问题：针对逆变电源反灌电流影响充电模块均 流进行抑制，统一进行防雷配置。

5、任务程序化意义

解决了涉及各子系统协调联动问题：在所有开关智能模块化后，根据用户对稳定性、 节能、方便性等需求，建立涉及相关子系统联动方案，将方案编制为程序，固化在 一体化监控模块内，一旦任务程序被激活，即可实现各子系统协调联动。如：低压 减载可提高站用电源系统稳定性，远程巡视变电站自动启停照明系统可节能及增加 方便性，在有人监护下自动执行蓄电池核容实验可增加安全性及方便性。

6、统一管理意义

解决了站用电源分成几个专业管理问题：利于维护、事故分析，降低设备维护运行成本
