系统概述

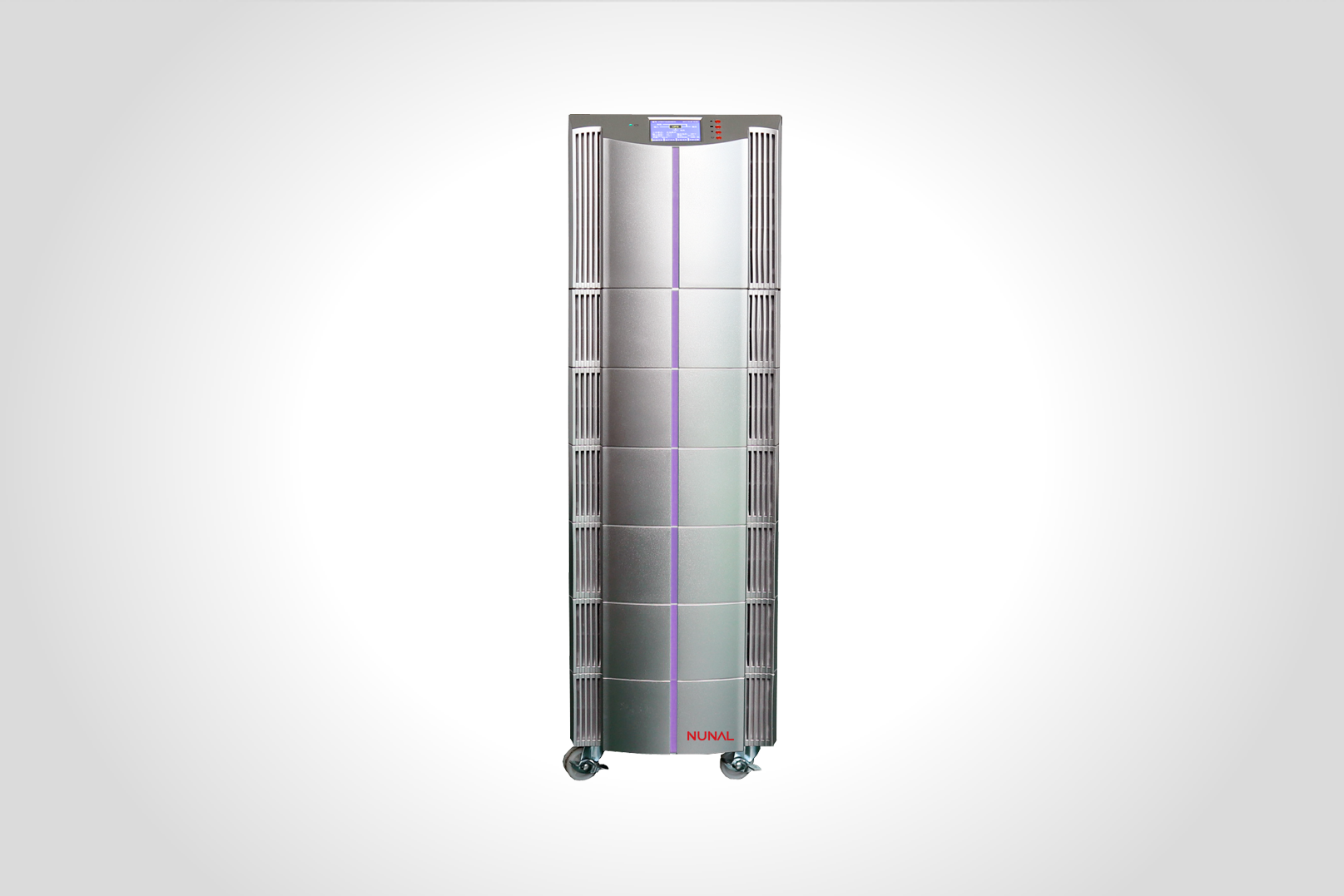

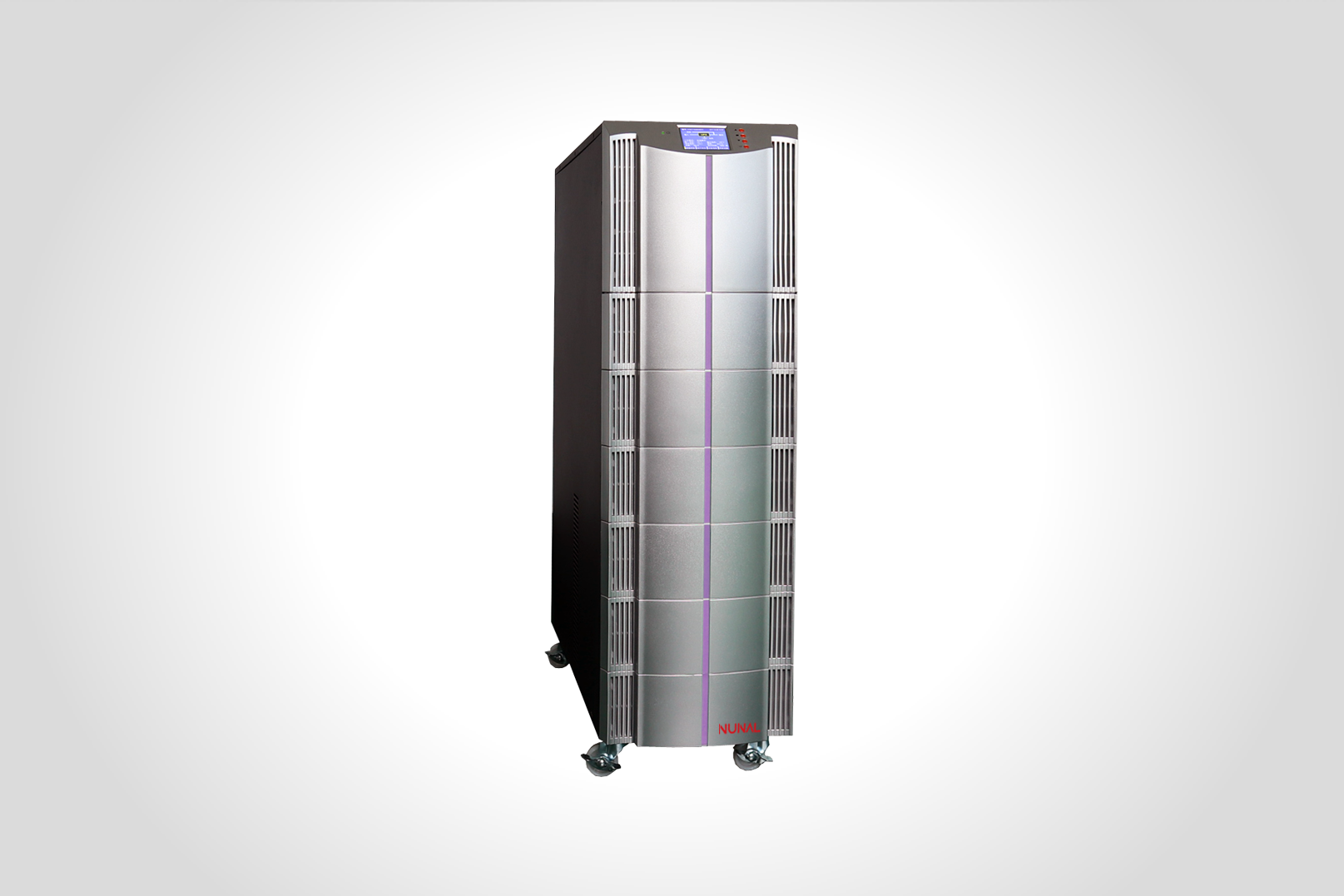

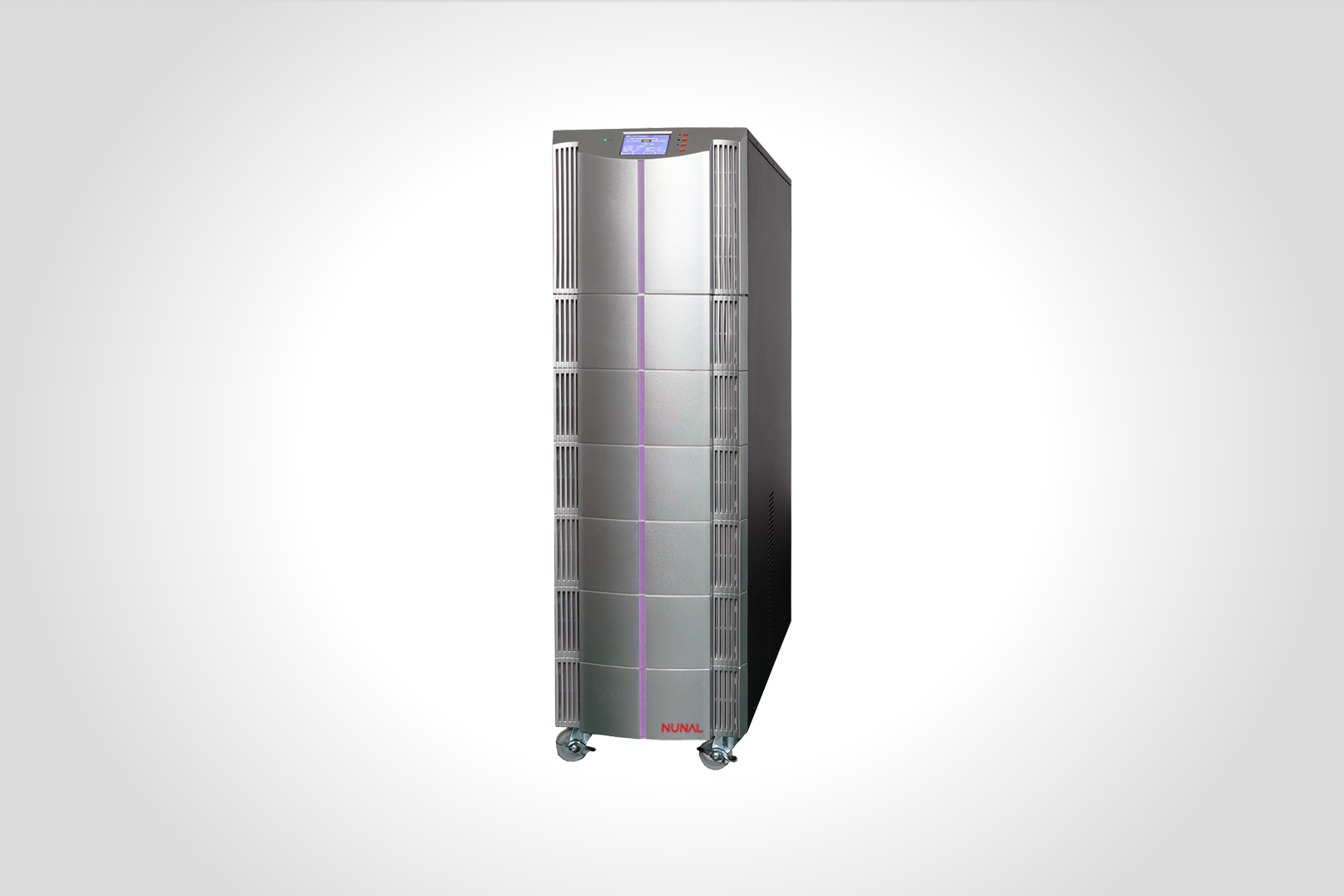

本产品是一款采用全数字欧洲ST公司生产的Cortex-M3系列MCU处理器控制技术的单相输入/单相输出、三相输入/单相输出中小功率、纯在线式UPS，具有N+1并联冗余功能的不间断电源产品。它采用双转换体制、输出隔离变压器设计，先进的制造工艺，具有突出的高稳定性和高可靠性。输出隔离变压器将市电的突波、尖峰干扰和负载的冲击进行了有效的抑制和隔离，也大大改善负载电流的谐波失真，使负载与UPS处于最佳的配合状态。

系统主要特点

性能指标高

◆全数字控制下的可控硅整流和IGBT逆变技术；在线式单进单出、三进单出双变换结构，具有缓起动功能，提高了产品的可靠性；

◆采用输出隔离变压器技术，支持200、220、230、240Vac，50/60Hz电网体系；

◆输入电压和频率范围宽，单相160-280Vac、三相286-475Vac，50/60Hz±5%，电网适应能力强；

◆强大的负载适应性和输出过载与短路保护能力，采用缓冲技术和峰值电流保护技术使负载冲击在0-100%突变下不转旁路；输出电

压和频率可选；

◆整机效率可达85%以上，在ECO运行模式下，其能量转换效率高达98%，节能效果十分显著；

◆可实现多台电源的无主从冗余并联运行，并联环流≤5%；

◆智能充电设计，具有三种恒充、浮充、均充方式，对电池过低过高进行报警及保护，实时诊断电池状态和反馈数据；

◆采用彩色点阵式2.4寸LCD屏+LED与键盘结合使用，全面、直观反映UPS系统的各项运行状态、参数、各种信息以及温度控制，操

作便捷。

◆可在显示面板上设置电池检测模式，计算电池放电时间；可设定UPS的运行模式（逆变优先或ECO节能模式）；可进行智能故障诊

断，查询历史信息和故障信息，可通过故障记录，对故障原因进行判断和分析；可了解UPS运行时间和累计运行数据等功能；

◆可通过SNMP网络适配器实现局域网或广域网的远程监控，配有RS232及USP接口，配有EPO远程紧急关机接口，可选配RS485及

干接点；

◆前进后出风的风道设计，有利于产品安装环境，降低了产品的故障率；◆自锁万向滚轮设计，便于移动，确保固定；

◆在同类产品中体积小，功能强，易于维护。

安全、稳定、易维护

◆采用MCU（微处理器）对UPS各功率变换环节实行全数字化控制，系统的一致性和稳定性更高；

◆采用可控整流设计极大提升对市电的适应能力，对逆变器更加安全和可靠；

◆内置输出隔离变压器，可减小零地电压和负载谐波电流对逆变器的影响；

◆独立蓄电池接口避免安装错误导致的严重故障，大大降低由于操作带来的风险；

◆系统设计中90%以上元器件采用国际知名品牌，设备出厂前经过了24小时老化和相关验证测试，保证系统的高可靠性。丰富的选件

可接入多种选件：冗余并机卡及通讯电缆、SNMP网络适配器、RS485及干接点、可扩充充电电流等。

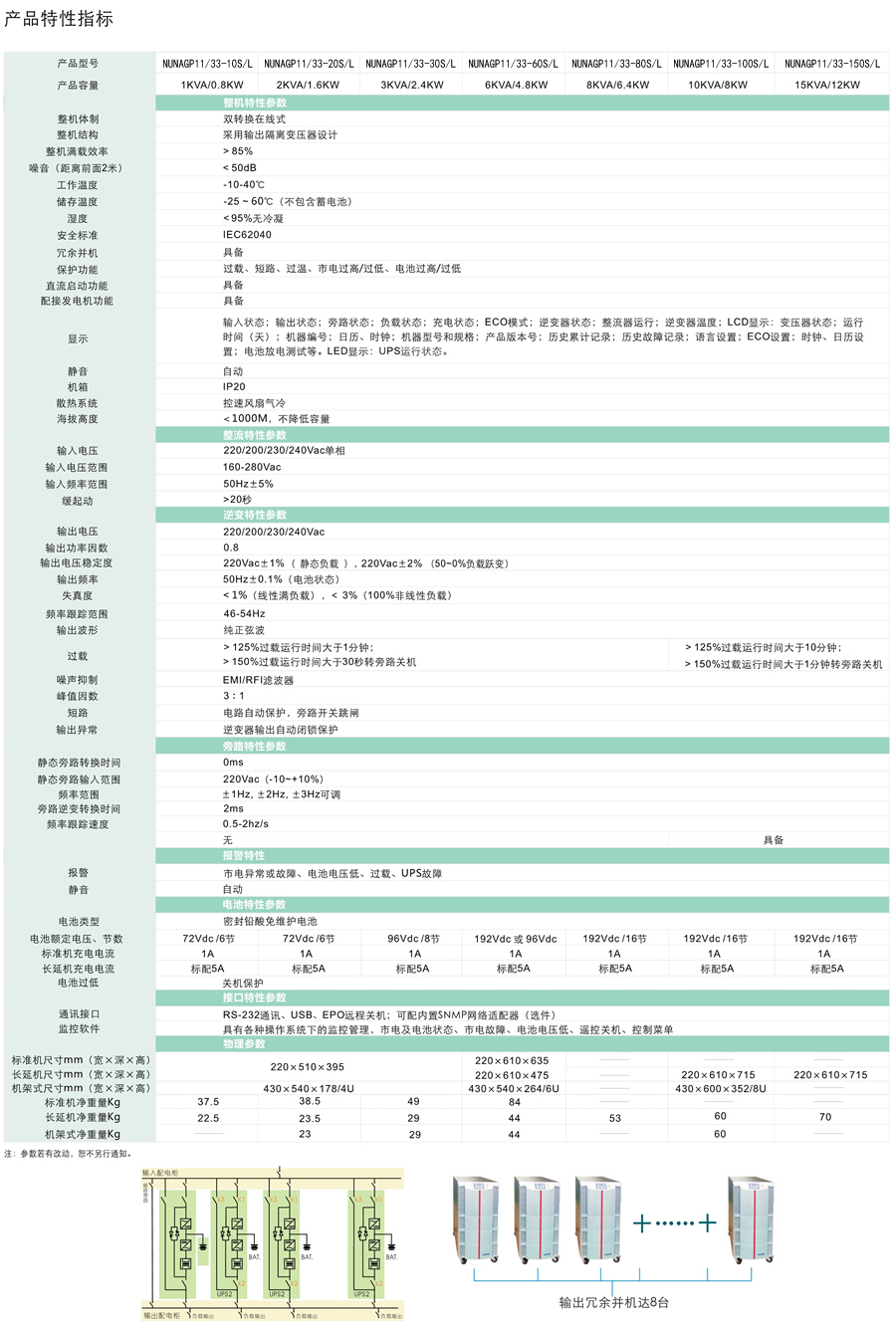

技术关键点

◆ 采用MCU全数字控制，更高的系统一致性与稳定性；

◆ 输入电压、频率范围宽，超强的电网适应性；

◆ 全数字的无主从、自主冗余并联均流控制技术；

◆ 先进的电池智能管理，电池测试与检验设计；大电流充电及保护功能，确保了电池的高使用寿命；

◆ 超强的输出短路和过载能力，确保系统的稳定性和极限状态下的系统安全；

◆ 点阵式彩色液晶大屏幕显示电源运行状态，界面友好，方便客户使用与操作；

◆ 双变换在线技术，输出隔离变压器，完全隔离市电及油机可能产生的对负载的影响。

◆ 单机容量内体积最小，所有产品均配有万向可刹车的轮子，便于移动。

适用负载类别

该系列产品设计应用环境为中小型关键设备系统，如中小型金融网点设备、小型数据处理中心、关键医疗设备、制造业过程控制系 统和电信设备等行业。如：数据中心、通信机房、网络管理中心，金融中心、证券交易、结算中心，银行数据中心，体育场馆，交通管 制中心，公路，铁路的隧道照明及监控中心，港口、码头的信息中心，半导体生产线，企业自动化生产线及其控制系统等。
