系统概述

本产品为30-300kVA高频在线式双转换拓扑架构，采用双DSP芯片的全数字控制技术，模块化阵列冗余并联，可4个机柜并机。且输入谐波失真度THDI≤5％，整机效率AC~AC达92％，可以说NUNALMK系列产品是一款高可靠、高效率的绿色电源。同时具有强大的远程监控和通讯介面，非常适合中大型数据中心、精密设备、电信行业的使用。

系统主要特点

性能指标高

◆三进三出双转换在线式大功率设计，输入电流三相均衡，可以均衡三相电网的负荷。

◆采用DSP数字化控制技术，使各项性能指标更加优异，提升了系统稳定度，加强了保护能力和故障诊断能力。

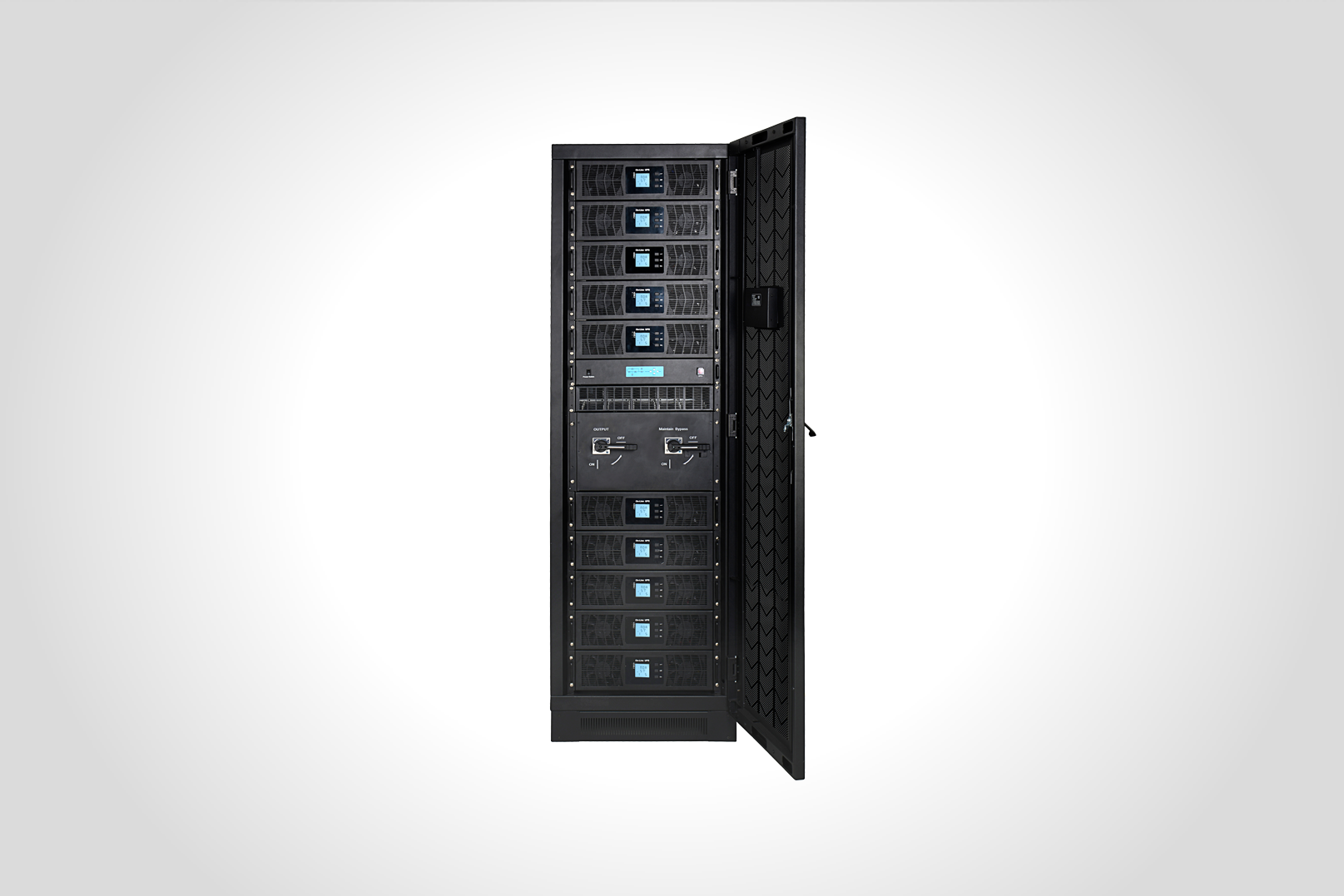

◆19英寸标准机柜设计,完美匹配机房应用环境，节省机房使用面积。根据用户需求，可提供1.4米和2米两种高度机柜。

◆模块化架构设计,模块容量为30KVA，UPS系统由1至10个UPS模块并联组成，最大功率300KVA，用户可以根据负载的逐步投入而弹性地增加UPS模块数量。模块与机柜间采用热插拔技术，UPS模块可以在线加入、在线拔出，实现“零”检修时间。

◆高功率密度设计的单模块高度为3U，一个标准1.4米高的UPS机柜最多可安装5个UPS模块（单模块最大功率容量30KVA），总容量可扩展至150KVA；一个标准2米高的UPS机柜最多可安装10个模块（单模块功率容量30KVA），总容量可扩展至300KVA。

◆N+X并联冗余设计，用户可以根据负载的重要程度配置不同的冗余程度，当冗余模块数达到两个以上时，UPS系统的可用性达到99.99%，MTBF（平均无故障时间）长达25万小时以上，可充分满足关键负载对供电系统的高可靠性需求。通过LCD可以设定UPS冗余数量，当负载量超过冗余设定时，UPS可及时报警。

◆控制系统并联冗余,本系列UPS每个模块采用独立控制系统，UPS模块根据互享的信息独立进行控制，故障模块失效后可以立即与并机系统进行脱离，不对并机系统造成危害。配合热插拔技术，可以方便地将故障模块拔出进行维修。

◆分散旁路设计,本系列模块化UPS采用分散旁路供电，每个模块内置自动旁路开关和相应的旁路均流电感，提供了良好的系统旁路供电的均流性能。

◆并机共用电池,本系列UPS并联工作的UPS模块可以共用电池，电池数量不受并机数量的限制，大大减少了电池配置的数量，用户可以完全根据后备时间进行电池配置。

◆外接电池数量可选（32-40节可选）:该系列UPS工作的外接电池数量，可以根据用户需要选择不同的节数：32/34/36/40节。

◆充电电流可设定设计,本系列UPS可通过面板LCD设置用户配置的电池容量，自动分配合理的充电电流。也可以通过面板的LCD设定充电电流的大小，设定用户需要合适的充电电流。恒压充电模式、恒流充电模式和浮充模式能自动平滑的切换。

◆智能充电方式,采用先进的两段式三阶段充电方法，第一阶段大电流恒流充电，快速回充约90％的电量；第二阶段恒压充电，可以活化电池特性并将电池完全充饱；第三阶段浮充模式。可以很好的兼顾快速充电与延长电池使用寿命的目标，节约用户电池投资。

◆系统超大LCD显示（带触摸屏）,采用超大LCD（320×240dots）显示，中英文双语言可供选择，提供了丰富的UPS状态信息、警告信息、故障信息等。配合菜单式的显示方式，用户可以非常直观地操作LCD。同时，LCD带触摸屏功能，可以不操作按键，直接轻触触屏幕就可以方便地进行操作。

◆单模块LCD显示,单个模块采用LCD和LED双重显示，使用户更直观地了解每个模块的工作状态和运行参数如输入/输出电压和频率负载大小电池容量机内温度等，使所有操作一目了然。

◆智能监控功能,当选配SNMP卡时，可以实现对UPS的远程监控。

◆维护方便,提供维修旁路功能，当出现紧急情况时，可以切换到维修旁路供电，维修人员可以安全地在线维修。

◆本系统并联技术，具有超强的并联能力，将UPS电源系统的高可靠性提高到一个新的高度，其平均无故障时间值（MTBF）是传统UPS系统的1.5倍，平均无重大故障值（MTBCF）是传统UPS系统的3倍，平均修复时间值（MTTR）缩短到仅需5分钟；

◆EPO功能,单元面板上嵌入一紧急关机（EPO）按键，在紧急情况下按下EPO按键就可以紧急关机。
